Profilovací linka PL100-25-6/AS DABL

Profilovací linka se skládá z následujících zařízení:

1. Dvojité odvíjedlo s vytahováním

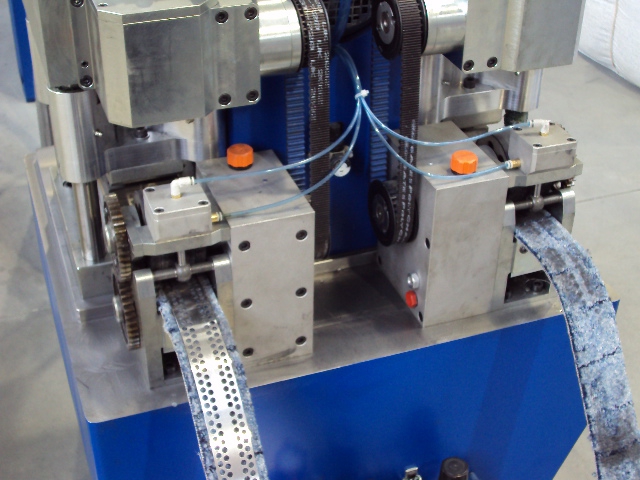

2. Dvojité děrovací zařízení s mazáním a podáváním

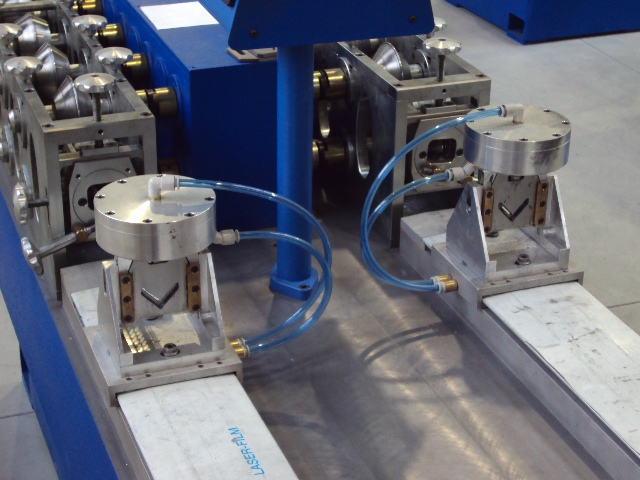

3. Dvojitá profilovací část se zaváděcím zařízením, měřením délky profilů, rovnací hlavou a letmými nůžkami na přesné dělení profilů
4. Dva dvojité překlápěcí zásobníky nastříhaných profilů
5. Hydraulický agregát
6. Elektrická zařízení

Popis funkce linky:

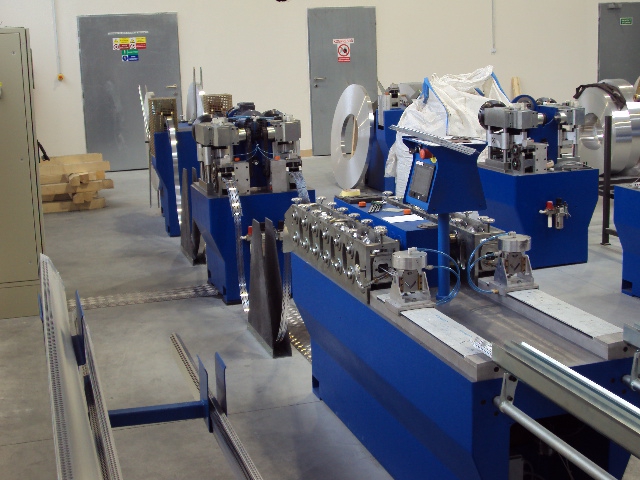

Dvojitá profilovací linka s letmými nůžkami, které jsou umístěny na společném rámu představuje vysoce výkonné zařízení na minimální zastavěné ploše. Dělení profilů je bezodpadové. Linky pracují nezávisle na sobě.

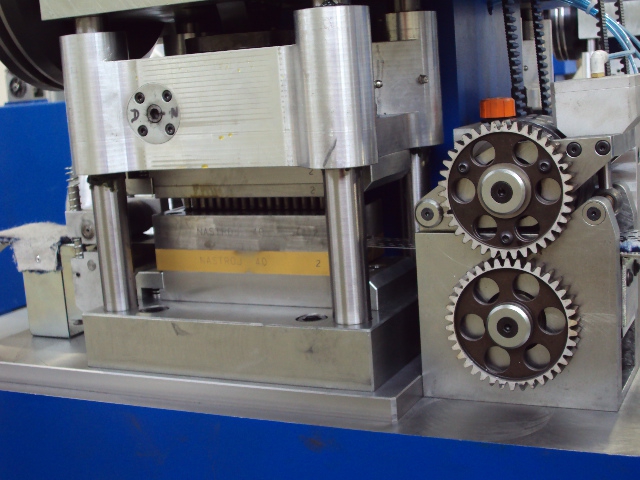

Kontinuálním způsobem je pás materiálu vytahován z odvíjedla a přes technologickou smyčku je zaveden do děrovacího zařízení, kde je vyděrován. Jedná se o dvojitý excentrický děrovací lis se společným hnacím motorem. Přes další technologickou smyčku je vyděrovaný pás veden do tvarovacích pořadí, kde je postupně tvářen do požadovaného tvaru. V zaváděcí části tvarovacích pořadí je umístěno odměřovací zařízení délky profilu. Pomocí letmých nůžek je profil stříhán na požadovanou délku a padá do jedné části dvojitého ukladače. Celá linka pracuje automaticky – obsluha odebírá vyrobené kusy z výstupního ukladače, který se automaticky překlápí při vyrobení nastaveného počtu kusů. Celá linka se spouští a řídí z ovládacího pultu pomocí dotykového displeje.
