Profilovací linka PL100-25-8/2AS

Profilovací linka se skládá z následujících zařízení:

1. Dvojité odvíjedlo
2. Vystřihovací nástroj
3. Profilovací linka
4. Střižný nástroj
5. Výběhový dopravník

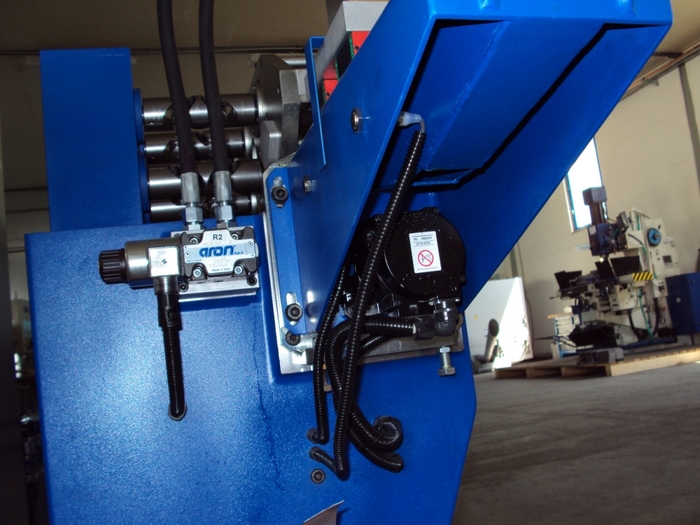

6. Hydraulický agregát
7. Elektrická zařízení

Popis funkce linky:

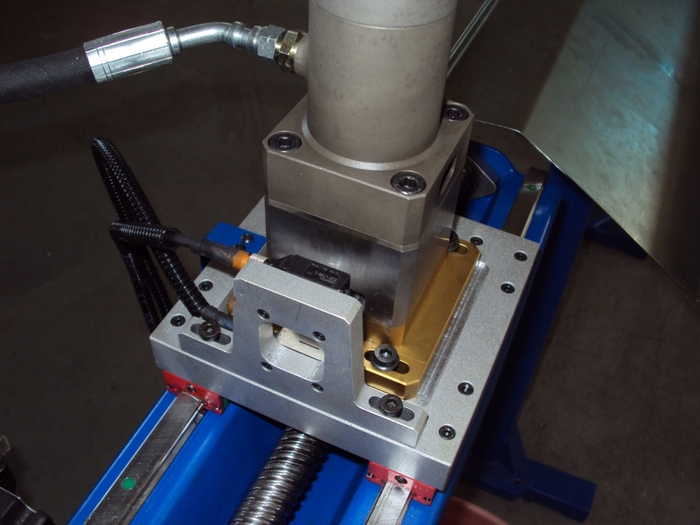

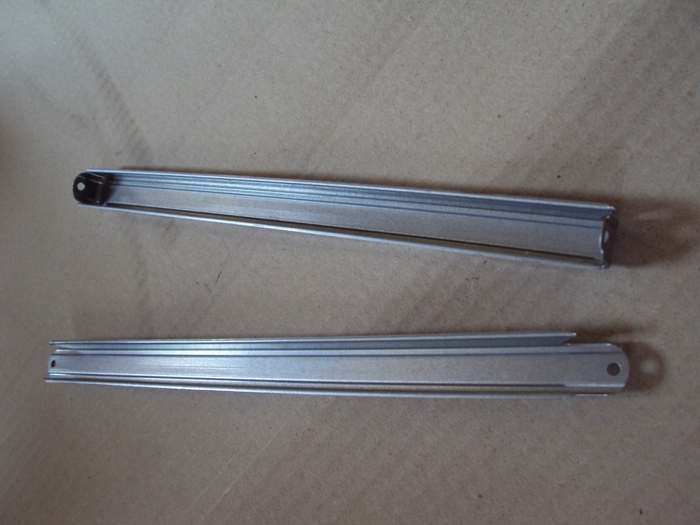

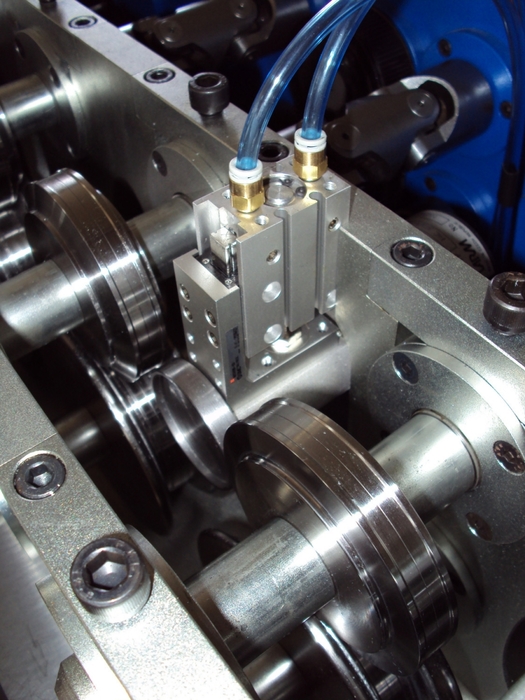

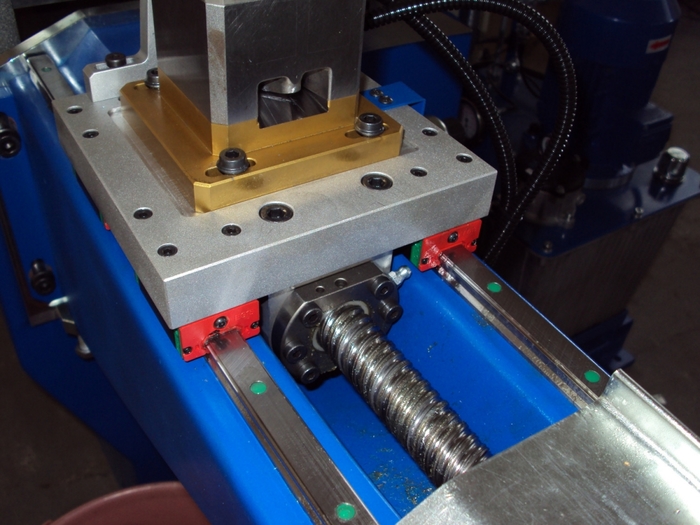

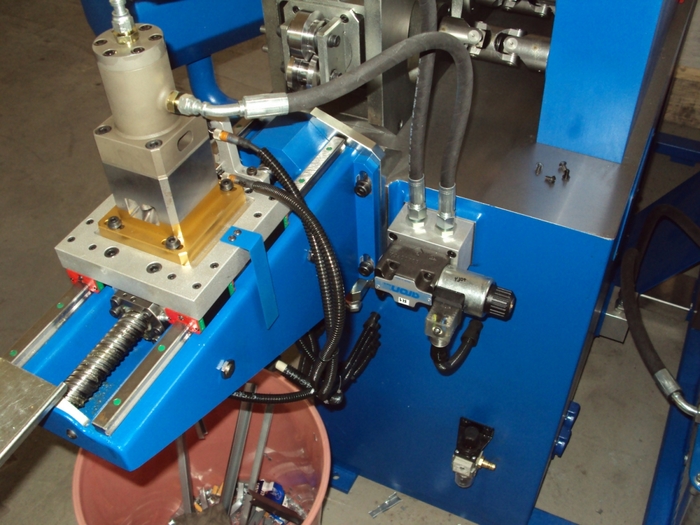

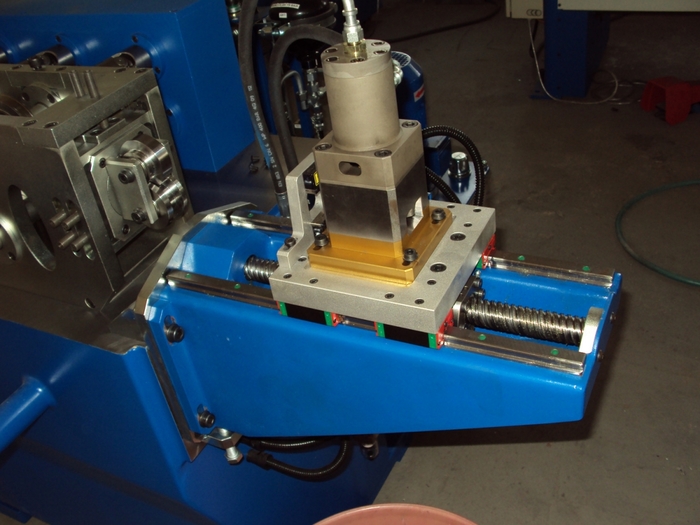

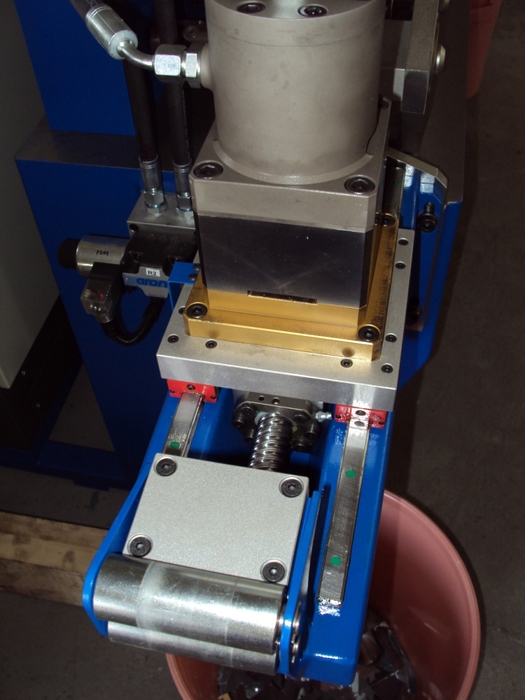

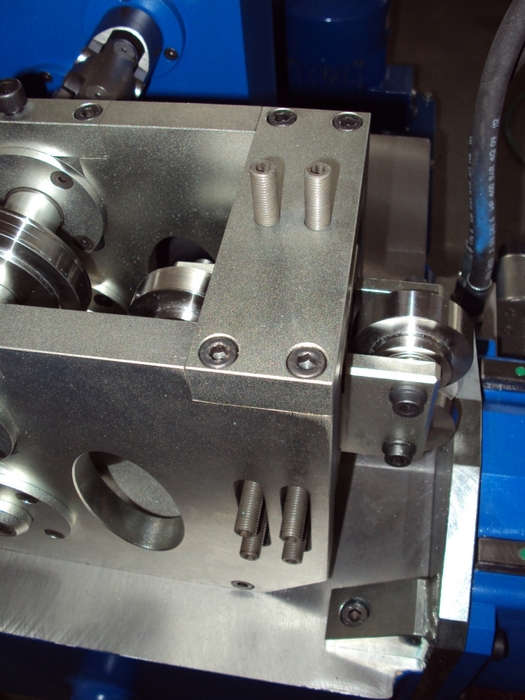

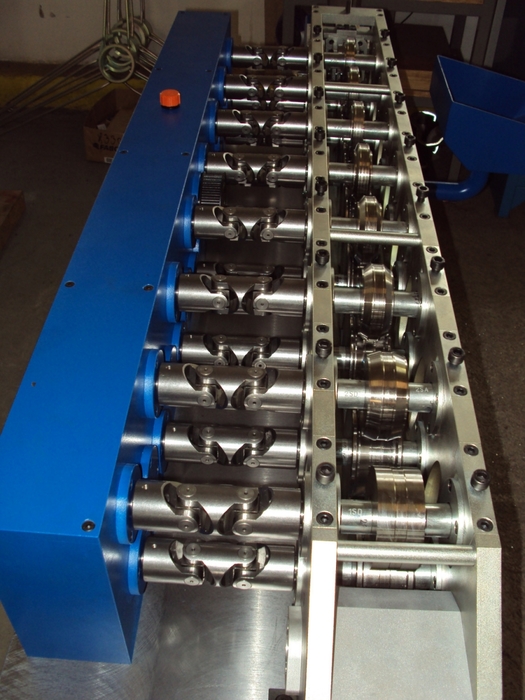

Kontinuálním způsobem se pás materiálu odvíjí ze svitku (nasazeného na odvíjedle), přes zaváděcí lištu je usměrňován do vystřihovacího nástroje kde je provedeno nastřižení plechu. Poté plech prochází v jednotlivých tvarovacích pořadích kde je postupně tvářen do požadovaného tvaru. Každé tvarovací pořadí sestává ze sady horních a dolních válců, poháněných přes kloubové hřídele z převodovky. Mezi tvarovacím pořadím je umístěno odměřovací zařízení délky profilu. Za posledním tvarovacím pořadím je uchycena dvojitá rovnací hlava za kterou je umístěn střižný nástroj který stříhá profil na požadovanou délku. Ustřižený kus je ručně odebírán z odbavovacího dopravníku. Celá linka se spouští a řídí z ovládacího pultu pomocí dotykového displeje.
