Profilovací linka PL215-35-12/AS

Profilovací linka se skládá z následujících zařízení:

1. Odvíjedlo

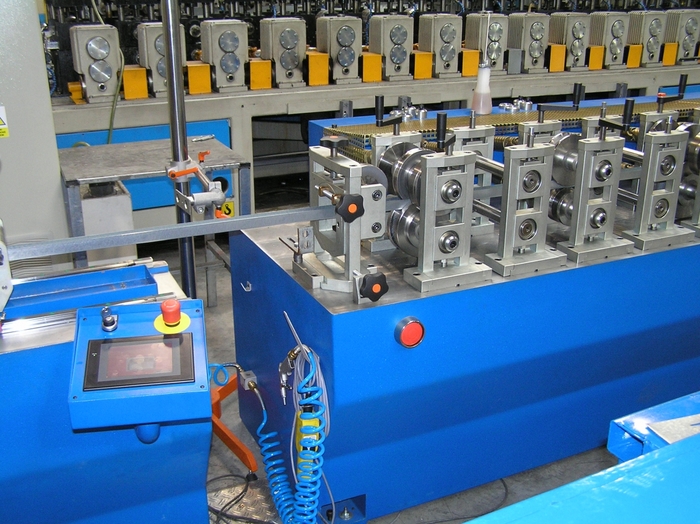

2. Profilovací část se zaváděcím zařízením, mazáním plechu, měřením délky profilů a rovnací hlavou

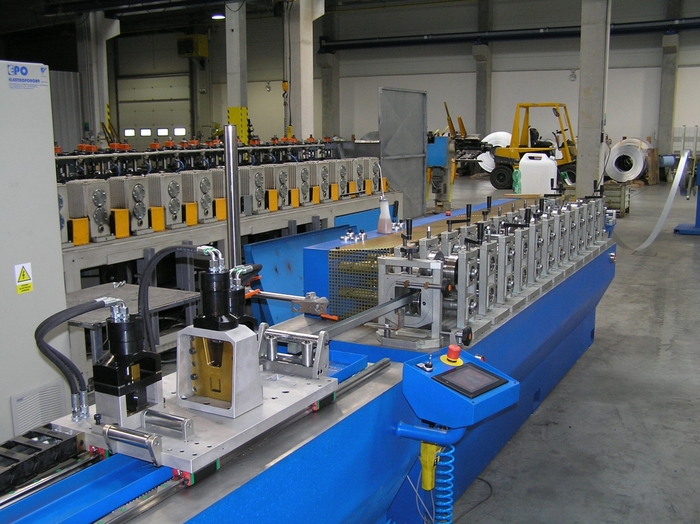

3. Letmé nůžky s vystřihováním “H” otvorů
4. Výběhový dopravník
5. Hydraulický agregát
6. Elektrická zařízení

Popis funkce linky:

Kontinuálním způsobem se pás materiálu odvíjí ze svitku (nasazeného na odvíjedle), přes zaváděcí zařízení je usměrňován do jednotlivých tvarovacích pořadí, kde je postupně tvářen do požadovaného tvaru. V zaváděcím zařízení je upevněn pár mazacích válců, kterými je na pás plechu nanesena vrstva mazacího oleje Před tvarovacími stojany je stojan s válci, které vysekávají při výrobě určitého typu profilu do pásu plechu otvor. V tvarovacích pořadí je umístěno odměřovací zařízení délky profilu. Každé tvarovací pořadí sestává ze sady horních a dolních válců, poháněných přes kloubové hřídele z převodovky. Za posledním tvarovacím pořadím je uchycena kalibrační a rovnací hlava. Za profilovacím zařízením jsou umístěny letmé hydraulické nůžky, které stříhají profil na požadovanou délku. Na vozíku letmých nůžek je dvojice hydraulických nástrojů, které do určitého typu profilu vystřihávají před ustřižením otvor “H”. Ustřižený kus je obsluhou ručně odebírán z odbavovacího dopravníku. Ta vytvoří z profilů balík, který se na balících stolech zapáskuje a zapáskované balíky se ukládají na paletu. Celá linka se spouští a řídí z ovládacího pultu pomocí dotykového displeje.
