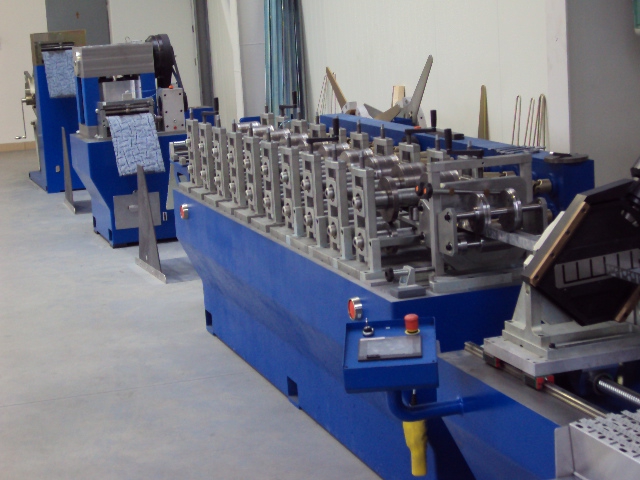

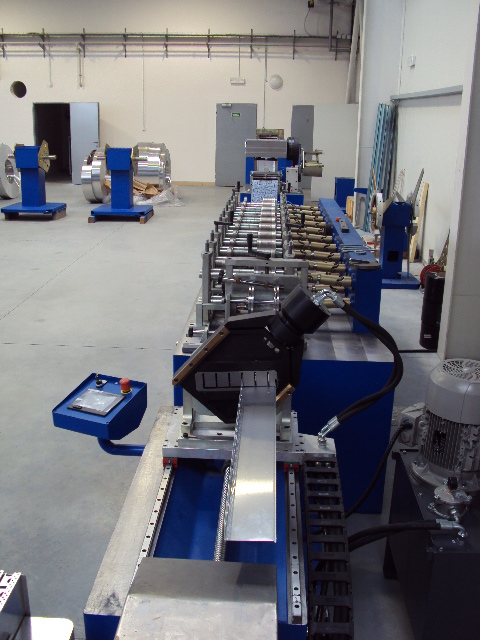

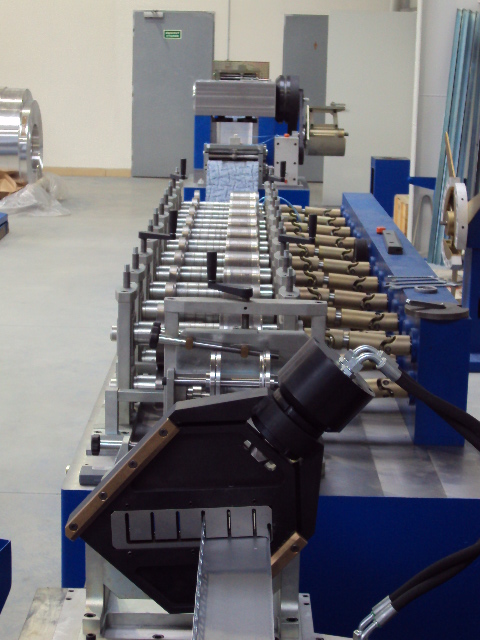

Profilovací linka PL310-45-10/AS

Profilovací linka se skládá z následujících zařízení:

1. Odvíjedlo s vytahováním

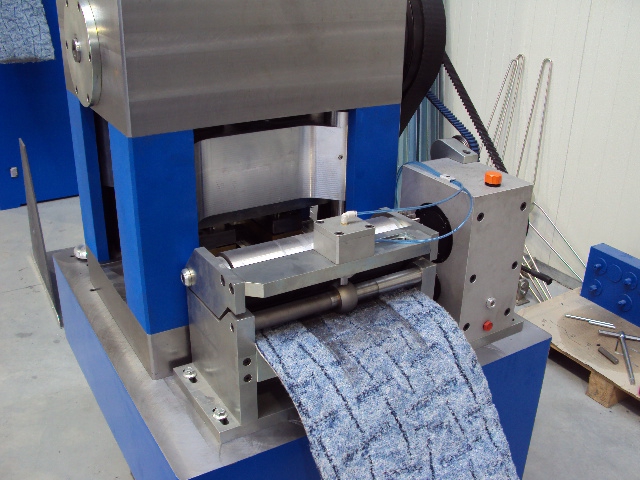

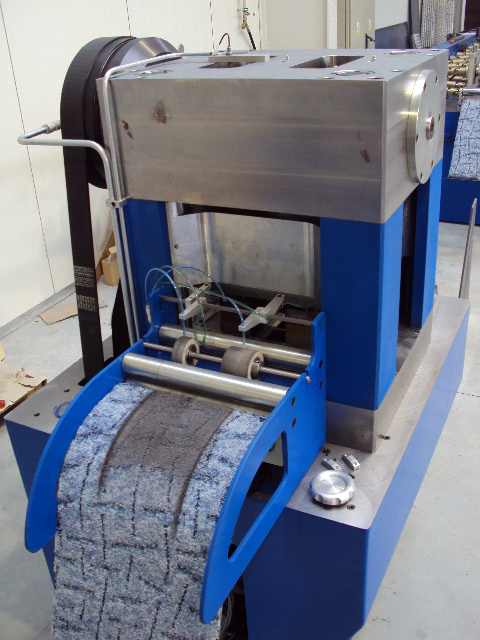

2. Děrovací zařízení s mazáním a podáváním

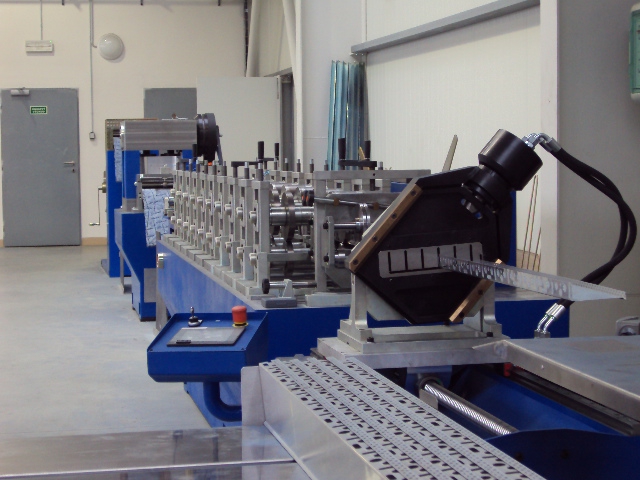

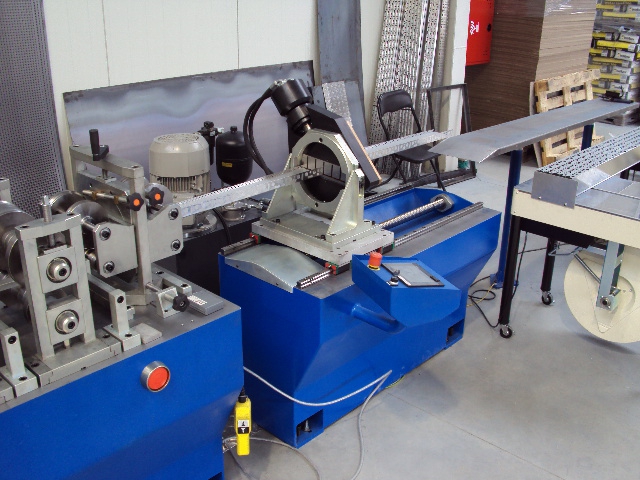

3. Profilovací část se zaváděcím zařízením, měřením délky profilů, rovnací hlavou a letmými nůžkami na přesné dělení profilů
4. Odbavovací dopravník
5. Pneumatický rozvod
6. Hydraulický agregát
7. Elektrická zařízení

Popis funkce linky:

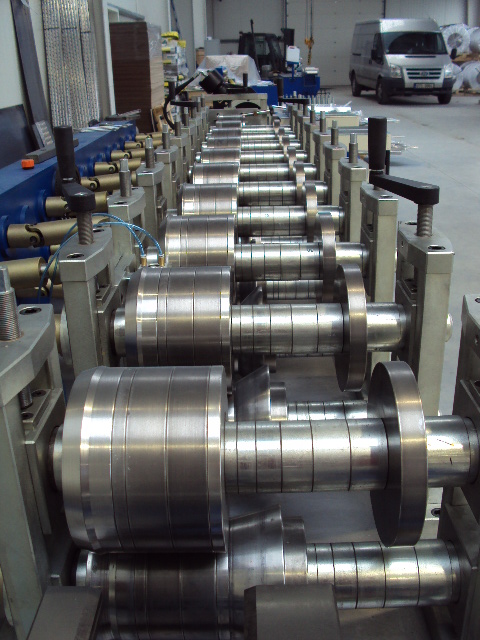

Profilovací linka s letmými nůžkami představuje vysoce výkonné zařízení na výrobu tenkostěnných děrovaných profilů. Celá linka pracuje automaticky. Kontinuálním způsobem je pás materiálu vytahován z odvíjedla a přes technologickou smyčku je zaveden do děrovacího zařízení, kde je vyděrován. Jedná se o excentrický děrovací lis. Přes další technologickou smyčku je vyděrovaný pás veden do tvarovacích pořadí, kde je postupně tvářen do požadovaného tvaru. V tvarovacích pořadích je umístěno odměřovací zařízení délky profilu. Pomocí letmých hydraulických nůžek je profil bezodpadově stříhán na požadovanou délku a padá na válečkový odbavovací dopravník, odkud je obsluhou ručně odebírán. Ta vytvoří z profilů balík, který se balících stolech zapáskuje a zapáskované balíky se ukládají na paletu. Celá linka se spouští a řídí z ovládacího pultu pomocí dotykového displeje.
